Реле (таймер) часу багатофункціональне

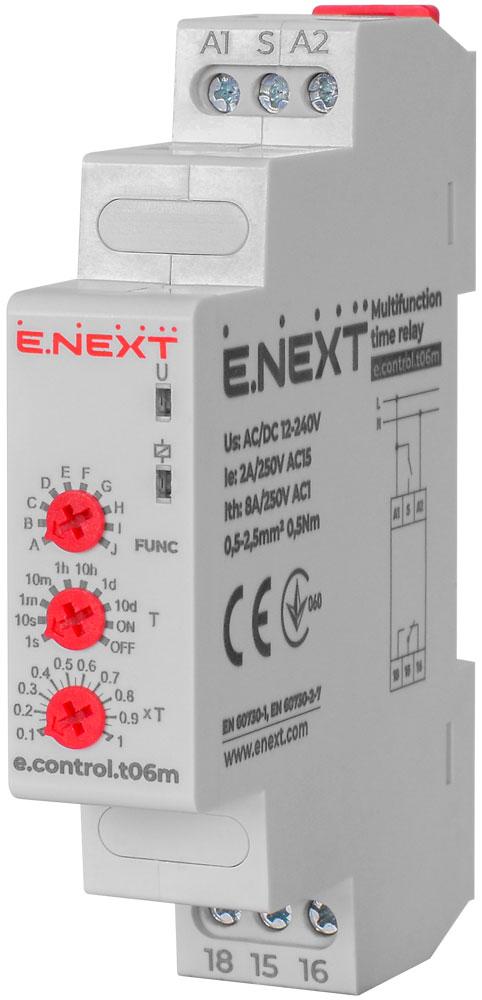

Реле часу багатофункціональне e.control.t06m призначене для забезпечення затримки часу включення / відключення в ланцюгах автоматики і управління різними технологічними процесами щодо напруги живлення або керуючого контакту.

 Установка і налаштування

Реле монтується в пластиковий або монтажний бокс на стандартну DIN-рейку 35 мм з допомогою двопозиційних фіксаторів. Встановлення часу та вибір функції реле виконується перед подачею напруги живлення. При зміні налаштувань після подачі напруги живлення, вони вступають в силу тільки після вимкнення напруги живлення. Мінімальний час перед повторною подачею напруги після відключення повинен бути менше 200 мс. При подачі напруги живлення на клеми А1 і А2, загоряється жовтий світлодіодний індикатор Р. При відліку часу червоний світлодіодний індикатор R/T блимає і спалахує при розмиканні вихідного контакту реле (15-18). При знятті напруги живлення вихідні контакти реле 15-18 розмикаються

Function A При подачі напруги живлення починається відлік встановленої витримки часу, по закінченню якої, вихідний контакт реле 15-18 замикається.

Function B При подачі напруги живлення починається відлік встановленої витримки часу, по закінченню якої, вихідний контакт реле 15-18 розмикається.

Function C При подачі напруги живлення починається циклічне увімкнення та вимкнення вихідного контакту реле з встановленою витримкою часу.

Function D При подачі напруги живлення вихідний контакт реле 15-18 замикається та починає циклічне увімкнення та вимкнення вихідного контакту реле із встановленою витримкою часу.

Function E Після подачі напруги живлення починається відлік встановленого часу Т. По завершенню відліку часу Т контакт 1518 замикається на 0,5 с, а контакт 15-16 розмикається. Через 0,5 с контактна група реле повертаються в початкове положення. Наступне включення (функції Е) реле відбудеться після зняття і подачі напруги живлення.

Function F При подачі сигналу управління на клему S (при замиканні зовнішнього контакту), (вихідний) контакт (реле) 1518 замикається, починається відлік встановленого часу. Після відліку встановленого часу Т контакт реле 15-18 розмикається. Тривалість подачі сигналу управління не має значення. Повторний відлік почнеться після подачі нового сигналу управління.

Function G При подачі напруги живлення контакт 15-18 залишається розімкнутим. При подачі сигналу управління на клему S (замикання зовнішнього контакту), вихідний контакт реле 15-18 також залишається розімкнений. Після зняття сигналу управління (розмикання зовнішнього контакту) вихідний контакт реле 15-18 замикається та починається відлік встановленої витримки часу, по закінченню якої вихідний контакт реле 15-18 розмикається.

Function H При подачі напруги живлення контакт 15-18 залишається розімкнутим. При подачі сигналу управління на клему S (замикання зовнішнього контакту) починається відлік встановленої витримки часу, по закінченню якої вихідний контакт реле 15-18 замикається. Після зняття сигналу управління (розмикання зовнішнього контакту) починається відлік встановленої витримки часу, по закінченню якої вихідний контакт реле 15-18 розмикається.

Function I Напруга живлення має безперервно подаватися на А1-А2. Вихідний контакт реле 15-18 змінює своє положення (замикається/розмикається) після кожної подачі сигналу управління S. При знятті напруги живлення контактна група реле повертається у вихідне положення.

Function J При подачі сигналу управління, вихідний контакт реле 15-18 замикається і знаходиться в такому стані до тих пір, поки сигнал управління S буде подаватися. Після зняття сигналу управління S, починається відлік встановленого часу Т, після закінчення якого контакт 15-18 розмикається. Якщо сигнал управління S буде поданий до завершення відліку встановленого часу Т, то відлік часу затримки вимкнення починається заново.
