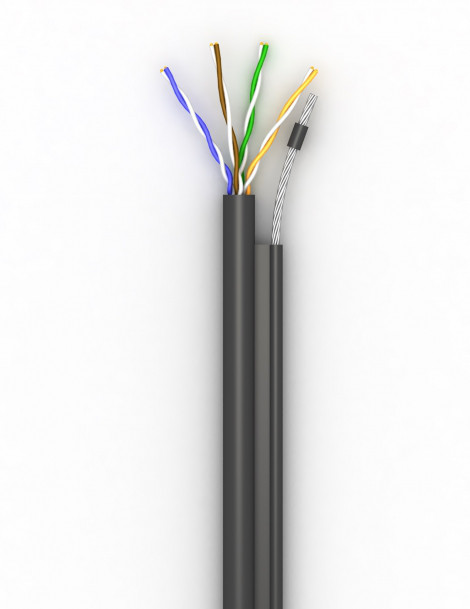

Кабель Одескабель КППт-ВП (100) 4*2*0,51 (UTP-cat.5E), OK-net, СU, изоляція ПE, з трос. 7*0,5мм, для зовн. роб.

опис
ЗАСТОСУВАННЯ

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт / с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт / с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт / с ДОТРИМАННЯ ВИМОГ ISO / IEC 11801: 2002 EN 50173-1: 2002 ANSI / TIA / EIA-568-B.2-2001 IEC 61156-5: 2002 ТУ У 31.3 -05758730-020-2002

КОНСТРУКЦІЯ

1) Струмопровідна жила: мідна м'яка дріт. Діаметр: 0,51 мм (24 AWG).

2) Ізоляція: поліетилен Діаметр провідника: 0,92 мм Пара: 2 скручених разом провідника. Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом.

3) Силовий елемент: сталевий трос Діаметр: 1,5 мм.

4) Зовнішня оболонка: світлостабілізована поліетилен Колір оболонки: чорний Максимальні розміри кабелю: 6,4х11,9 мм

УМОВИ ПРОКЛАДКИ ТА ЕКСПЛУАТАЦІЇ

Для підвіски на повітряних лініях зв'язку. Експлуатується при частотах до 100 МГц.

МЕХАНІЧНІ ХАРАКТЕРИСТИКИ

Температурний діапазон:

Під час монтажу -15 ° C ... +60 ° C

Після монтажу -50 ° C ... +60 ° C

Радіус вигину:

Під час монтажу не менше 10 x розмірів кабелю

Після монтажу не менше 4 x розмірів кабелю

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20 ° C

Розтягують зусилля не більше 1,2 кН

Опір постійному струму не більше 96 Ом / км

Опір ізоляції не менше 5 ГОм / км

Робоча ємність не більше 56 пФ / м

Швидкість поширення сигналу не менше 0,68 с

Затримка поширення сигналу не більше 534 + 36 / кв. кор. f нс / 100 м

Зсув затримки на частоті: 100 МГц не більше 45 нс / 100 м

Хвильовий опір в діапазоні частот: 1-100 МГц 100 ± 7 Ом

Випробувальна напруга між жилами, (пост. Струм, 2 с) 2,5 кВ

Робоча напруга (пост. Струм) 72 В
