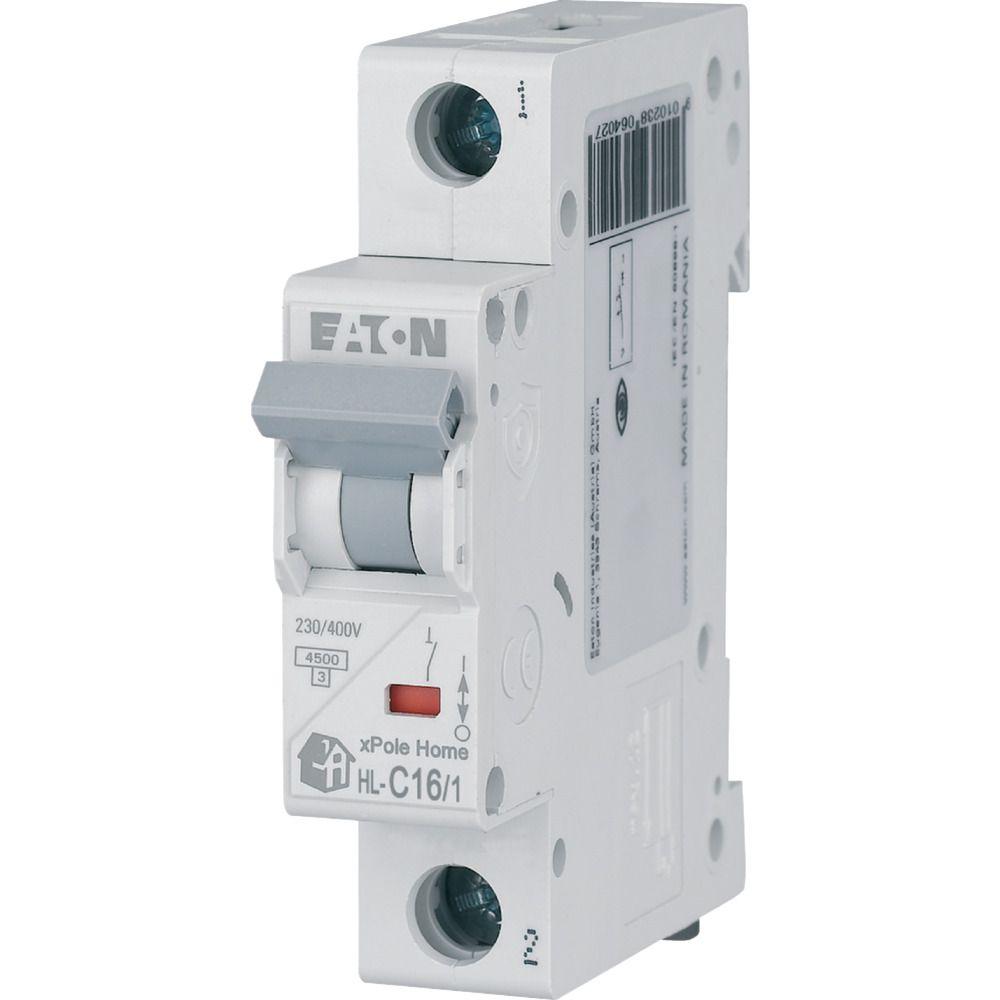

194731EATON Авт. Вимикач HL-С16/1р

ЗАГАЛЬНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
НАЗВА ПРОДУКТУ
Eaton Moeller серії xPole - HL/HL-HX MCB
НОМЕР КАТАЛОГУ
194731
EAN
9010238066311
9010238073982
ДОВЖИНА/ГЛИБИНА ВИРОБУ
85 мм
ВИСОТА ВИРОБУ
73 мм
ШИРИНА ВИРОБУ
17,7 мм
ВАГА ВИРОБУ
0,12 кг
ВІДПОВІДНІСТЬ
RoHS відповідає
КОД МОДЕЛІ
HL-C16/1

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ - ЕЛЕКТРИКА
ТИП НАПРУГИ
AC
НОМИНАЛЬНА РОБОЧА НАПРУГА (UE) - МАКС
230 В
НОМИНАЛЬНА НАПРУГА ІЗОЛЯЦІЇ (UI)
440 В
НОМИНАЛЬНА ІМПУЛЬСНА НАПРУГА (UIMP)
4 кВ
НОМИНАЛЬНА ЧАСТОТА - МІН
50 Гц
НОМИНАЛЬНА ЧАСТОТА - МАКС
60 Гц
НОМИНАЛЬНА КОМУТАЦІЙНА ПОТУЖНІСТЬ (IEC/EN 60898-1)
4,5 кА
НОМІНАЛЬНА ВИМИКАЮЧА ЗДАТНІСТЬ ПРИ КОРОТКОМУ ЗАМИКАННІ (EN 60898) ПРИ 230 В
4,5 кА
НОМІНАЛЬНА ВИМИКАЮЧА ЗДАТНІСТЬ ПРИ КОРОТКОМУ ЗАМИКАННІ (EN 60898) ПРИ 400 В
4,5 кА

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ - МЕХАНІЧНІ
ШИРИНА В КІЛЬКОСТІ МОДУЛІВ
1
СТУПІНЬ ЗАХИСТУ
IP20
ПОПЕРЕЧНИЙ ПЕРЕРІЗ ПРОВІДНИКА, ЩО З'ЄДНУЄТЬСЯ (МОНОЖИЛЬНИЙ) - МІН.
1 мм²
ПЕРЕРІЗ ПРОВІДНИКА, ЩО З'ЄДНУЄТЬСЯ (МОНОЖИЛЬНИЙ) - МАКС.
25 мм²
ПОПЕРЕЧНИЙ ПЕРЕРІЗ ПРОВІДНИКА, ЩО ПІДКЛЮЧУЄТЬСЯ (Багатопроводовий) - МІН.
1 мм²
ПЕРЕРІЗ ПРОВІДНИКА, ЩО З'ЄДНУЄТЬСЯ (Багатопроводовий) - МАКС.
25 мм²
ПЕРЕВІРКА КОНСТРУКЦІЇ ЗГІДНО З IEC/EN 61439 - ТЕХНІЧНІ ДАНІ
НОМИНАЛЬНИЙ РОБОЧИЙ СТРУМ ДЛЯ ЗАДАНОГО ТЕПЛОВІДДАЧІ (IN)
16 А
ТЕПЛОВІДДАЧА НА ПОЛЮС, ЗАЛЕЖНА ВІД СТРУМУ
0 Вт
ТЕПЛОВІДДАЧА ОБЛАДНАННЯ, ЗАЛЕЖНА ВІД СТРУМУ
1,5 Вт
СТАТИЧНА ТЕПЛОВІДДАЧА, НЕЗАЛЕЖНА ОТ СТРУМУ
0 Вт
ТЕПЛОВІДДАЧА
0 Вт
РОБОЧА ТЕМПЕРАТУРА НАВКОЛІННЯ - МІН
-25 °C
РОБОЧА ТЕМПЕРАТУРА НАВКОЛІННЯ - МАКС
75 °C
