Реле вибору фаз 16А

Опис

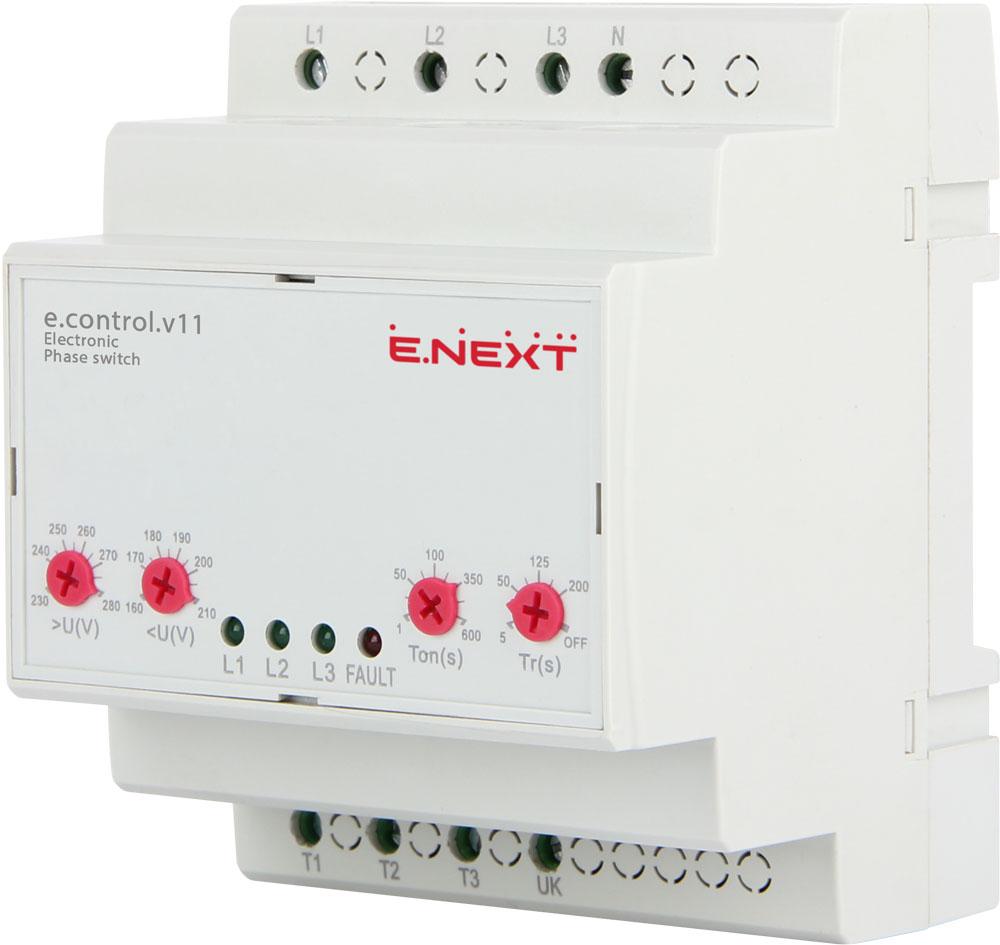

Реле вибору фаз 16А e.control.v11 призначено для живлення промислового або побутового навантаження з напругою 230В від трифазної чотирипровідної мережі з метою забезпечення безперебійного живлення однофазних споживачів та захисту їх від неприпустимих коливань напруги.

При підключенні реле до трифазної мережі, воно автоматично аналізує напругу в кожній фазі та при виході напруги в одній фазі за встановлені межі, виріб перемикає навантаження на іншу фазу, де напруга не виходить за встановлені межі. Подача напруги на вихідні контакти подається після витримки часу «Ton (s)», яке регулюється на лицьовій панелі виробу.

Після перемикання з пріоритетної фази на іншу фазу та стабілізації напруги в пріоритетній фазі, реле перемикається на пріоритетну фазу назад відразу, якщо затримка перемикання до пріоритетної «Tr (s)» вимкнена - OFF. Якщо затримка перемикання до пріоритетної фази «Tr (s)» виставлена в межах від 5 до 200 секунд, то повернення до пріоритетної фази буде здійснюватися через встановлений час.

Номінальна робоча напруга, В 3×230 В (N-L1/L2/L3)

Номінальна частота, Гц 50

Діапазон регулювання напруги, В по верхній межі 230-280 по нижній межі 160-210

Максимальний комутований струм контактів для АС-1, А 16

Час реакції на аварійну напругу, с <0,2

Час включення після аварії, с 1-600

Час затримки перемикання до пріоритетної фази, с 5-200, OFF

Похибка часу повторення, не більше 0,2 %

Гістерезис, В 6

Похибка вимірюваної напруги, % <1

Перетин приєднуваних провідників, мм2 0,5-1

Електрична зносостійкість, циклів Увімк/Вимк, не менше 10

Механічна зносостійкість, циклів Увімк/Вимк, не менше 10

Ступінь захисту IP20

Маса, г, не більше 120
