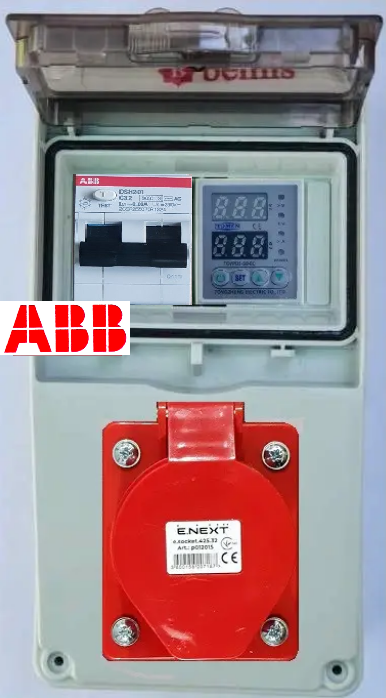

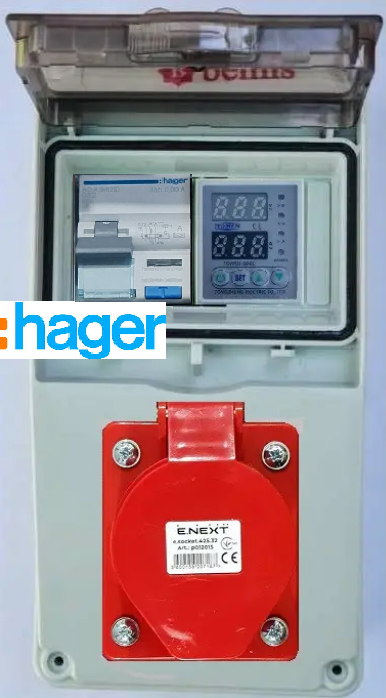

Шафа для підключення зарядного пристрою електромобіля 220В/32А/5/IP65

Шафа 138x226x127, IP 65 комплектується

-   вимикачем диференціального струму (дифавтомат) 2р, 32А, C, 30мА. Пристрій захисного відключення із захистом від надструмів (дифавтомат) призначений для відключення зарядного пристрою при досягненні струму витоку на землю 30 мА, а також від перевантаження та короткого замикання. Дифавтомати застосовуються для захисту людей від ураження електричним струмом при контакті з струмопровідними частинами, а також для захисту обладнання від пожеж внаслідок порушення ізоляції проводки, від навантаження та короткого замикання.

Номінальний струм In, А 32
Вимикає диференціальний струм, ма 30

Характеристика C
Тип АС
Корпус вимикача і всі неметалеві деталі всередині вимикача виконані з ABS-пластику, що не підтримує горіння.

Виробник АВВ

- Реле контролю напруги однофазне 63А c індикацією призначене для безперервного контролю величини напруги живлення і захисту зарядного пристрою від підвищеної або зниженої напруги, шляхом відключення напруги живлення при його виході за встановлені межі та автоматичне відновлення живлення із заданою витримкою часу при відновленні нормального (номінального) рівня напруги.

Номінальна робоча напруга Ue, 230
Номінальна частота, Гц 50
Номінальний струм In, А 63
Діапазон регулювання напруги:

- по верхній межі - 230-275 В;

- за нижньою межею – 160-210 Ст.

Діапазон регулювання часу затримки при вимкненні: 0,1; 0,5 с.

Діапазон регулювання часу затримки при включенні: 5-600 с

Виробник E.NEXT

або

Реле напруги та струму 63А TOMZN

1. Застосування

Захисний пристрій із регульованою напругою та струмом - цеінтелектуальний захисник, інтегрований із захистом від заниженої та підвищенної напруги та захистом від перевантаження по струму. У разі несправності через перевищення напруги або перевищення струму в лінії цей прилад може миттєво вимкнутися, щоб запобігти спалюванню електричного обладнання.

Значення підвищеної напруги, зниженої напруги та перевищення струму цього виробу можна налаштувати самостійно та регулювати на основі місцевих практичних умов.

II. Особливості приладу

2.1 У разі несправності через перевищення напруги, несправності через низьку напругу або перевищення струму в однофазній лінії, виріб може вимкнути живлення лінії та може автоматично відновити підключення лінії через деякий час після відновлення напруги або струму в лінії до нормального стану.

2.2 У разі короткочасної перенапруги в лінії прилад  може захистити обладнання від помилкового спрацьовування.

2.3 Якщо лінія піддається нестабільній напрузі або раптовому вимкненню й увімкненню живлення через ослаблене з’єднання та іншу несправність, прилад  від’єднає лінію.

2.4 Коли напруга несправності лінії досягає піку,сам прилад не буде пошкоджено.

Функції:

1. Захист від перенапруги

2.Захист від зниженої напруги

3. Захист від перевантаження по струму

4. Автоматичне відновлення

5. Відображення напруги (вимірювання напруги)

6. Відображення струму (вимірювання струму)

7. Калібрування напруги: напруга +-10%

регулюється. A13

8. Відновлення заводських налаштувань: натисніть

кнопку вниз протягом більше ніж 12 секунд

9. Запит про несправність: натисніть кнопку ВГОРУ більше

ніж на 12 секунд

Параметри продукту:

1. Номер моделі: TOVPD1-60-EC

2. Джерело живлення: 230 В змінного струму 50/60 Гц

3. Максимальна потужність навантаження: 1 ~ 63 A

Регульований (за замовчуванням: 40 A)

4. Діапазон значень захисту від

перенапруги: 230V~300V~OFF (за замовчуванням: 270V)

Діапазон напруг відновлення перенапруги:

225-295 В (за замовчуванням: 250 В)

Дія захисту від перенапруги

час: 0,1 с ~ 30 с (значення за замовчуванням: 0,5 с)

Затримка відновлення перенапруги

Затримка відновлення перенапруги

час: 1 с ~ 500 с (за замовчуванням: 30 с)

5. Значення захисту від зниженої напруги

діапазон: 140V-210V -- OFF. (за замовчуванням: 170 В)

Діапазон напруги відновлення низької

напруги: 145-215 В (за замовчуванням: 190 В)

Час дії захисту від низької напруги: 0,1

с ~ 30 с (за замовчуванням: 0,5 с)

Затримка відновлення зниженої напруги

час: 1 с ~ 500 с (за замовчуванням: 30 с)

6. Діапазон регулювання струму: 1-63A

(за замовчуванням: 40 A)

Діапазон дії надтоку: 0,1 ~ 30 секунд

(за замовчуванням: 0,5 с)

Затримка відновлення надлишкового струму

час: 1 с ~ 500 с (за замовчуванням: 30 с)

7. Затримка ввімкнення

час: 1 с ~ 500 с (за замовчуванням: 10 с)

9. Споживана потужність: <2 Вт

10. Термін служби електричних циклів: 100 000

11. Встановлення: DIN-рейка 35 мм
