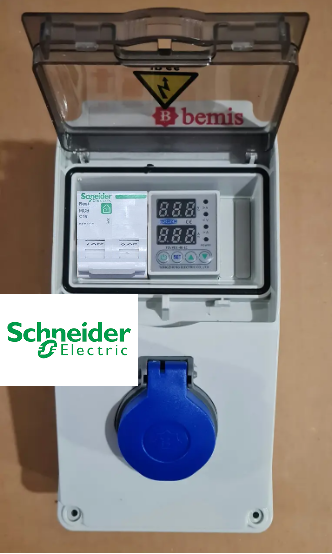

Шафа для підключення комплектного зарядного пристрою електромобіля 16А/IP65(66) Schneider Electric

Шафа 120x225x115 (5 мод), IP 65 комплектується

Автоматичний вимикач Schneider Electric

Серія   Resi9

Назва продукту Resi9 MCB

Тип виробу або компоненту Автоматичний вимикач

Область застосування продукту Розподіл

Опис полюсів 2P

Кількість захищених полюсів 2

[In] номінальний струм 16 А

Тип мережі Змінний струм

Технологія розчеплювача Тепломагнітний

Крива відключення C

Відключаюча здатність 6000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1

Стандарти МЕК 60898-1

Знак якості AENOR EAC UA TR

-  Реле напруги та струму 40А TOMZN

Функції:

1. Захист від перенапруги

2.Захист від зниженої напруги

3. Захист від перевантаження по струму

4. Автоматичне відновлення

5. Відображення напруги (вимірювання напруги)

6. Відображення струму (вимірювання струму)

7. Калібрування напруги: напруга +-10%

регулюється. A13

8. Відновлення заводських налаштувань: натисніть

кнопку вниз протягом більше ніж 12 секунд

9. Запит про несправність: натисніть кнопку ВГОРУ більше

ніж на 12 секунд

Параметри продукту:

1. Номер моделі: TOVPD1-60-EC

2. Джерело живлення: 230 В змінного струму 50/60 Гц

3. Максимальна потужність навантаження: 1 ~ 40 A

Регульований (за замовчуванням: 40 A)

4. Діапазон значень захисту від

перенапруги: 230V~300V~OFF (за замовчуванням: 270V)

Діапазон напруг відновлення перенапруги:

225-295 В (за замовчуванням: 250 В)

Дія захисту від перенапруги

час: 0,1 с ~ 30 с (значення за замовчуванням: 0,5 с)

Затримка відновлення перенапруги

Затримка відновлення перенапруги

час: 1 с ~ 500 с (за замовчуванням: 30 с)

5. Значення захисту від зниженої напруги

діапазон: 140V-210V -- OFF. (за замовчуванням: 170 В)

Діапазон напруги відновлення низької

напруги: 145-215 В (за замовчуванням: 190 В)

Час дії захисту від низької напруги: 0,1

с ~ 30 с (за замовчуванням: 0,5 с)

Затримка відновлення зниженої напруги

час: 1 с ~ 500 с (за замовчуванням: 30 с)

6. Діапазон регулювання струму: 1-40A

(за замовчуванням: 20 A)

Діапазон дії надтоку: 0,1 ~ 30 секунд

(за замовчуванням: 0,5 с)

Затримка відновлення надлишкового струму

час: 1 с ~ 500 с (за замовчуванням: 30 с)

7. Затримка ввімкнення

час: 1 с ~ 500 с (за замовчуванням: 10 с)

9. Споживана потужність: <2 Вт

10. Термін служби електричних циклів: 100 000
