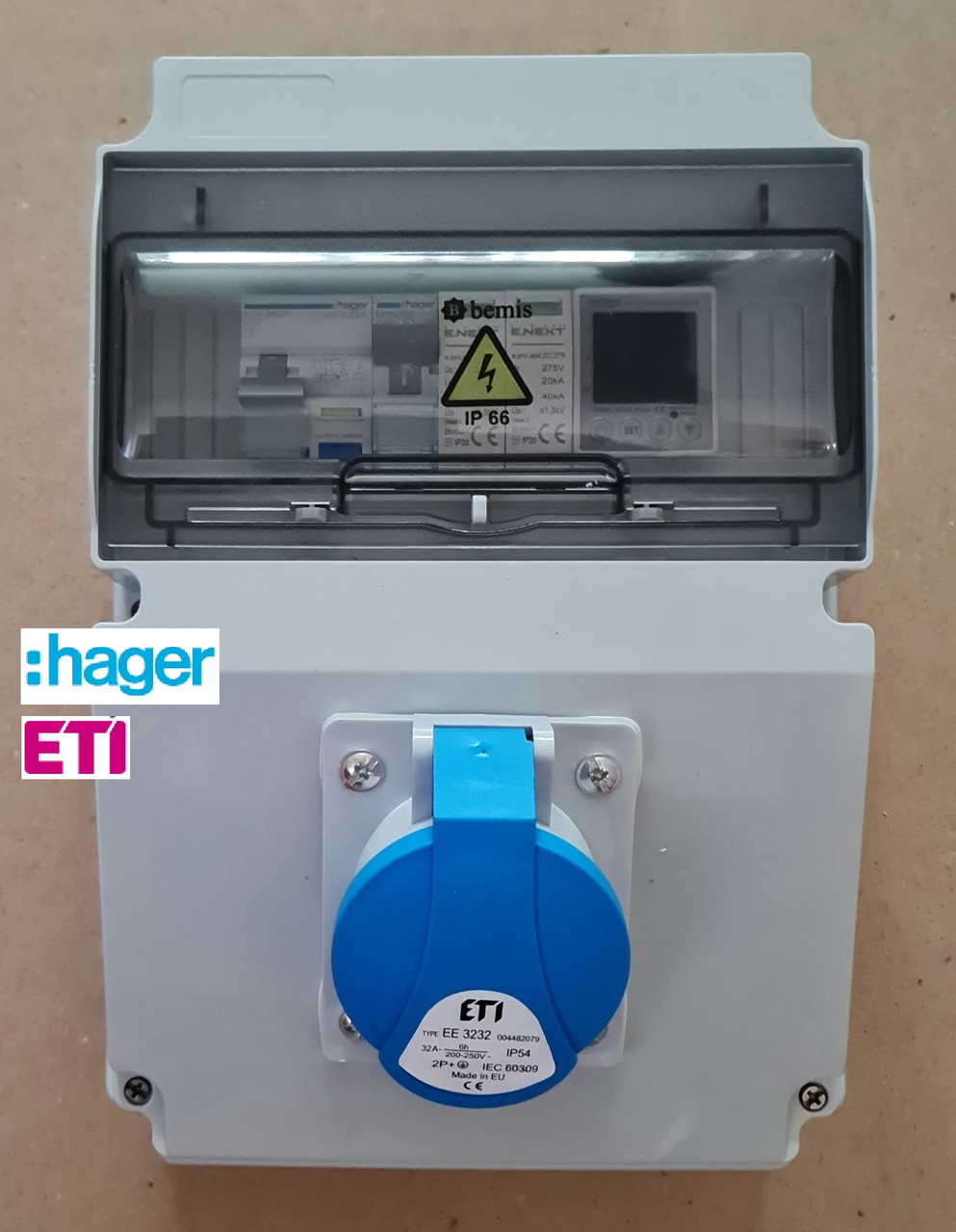

Щиток для підключення зарядного пристрою електромобіля hager/ETI/TOMZN 220В 32А до7кВт
5 900 ₴
- В наявності
- Код: 8 513
Шафа 220x300x120, IP 66 комплектується:
- Дифавтомат ДАВ 1P+N 6kA C-32A 30mA A Hager ADA982D
Архітектура
| Кількість захищених полюсів: | 1 |
| Кількість полюсів: | 2 P |
| Тип полюса: | 1P+N |
| Крива: | C |
Основні електричні характеристики
| Номінальна робоча напруга змінного струму: | 230 V |
| Тип напруги живлиння: | AC |
Напруга
| Номінальна напруга ізоляції: | 500 V |
| Максимальна рабоча напруга: | 240 V |
| Стійкість по відношенню до номінальної імпульсної напруги: | 4 kV |
Електричний струм
| Номінальний диференційний струм: | 30 mA |
| Номінальний струм: | 32 A |
| Сила імпульсу струму (хвиля 8/20 мкс): | 250 A |
| Потужність відключення та замикання: | 6 kA |
| min/max діапазон спрацювання термічного розчеплювача при АC: | 1,13 / 1,45 In |
| Поріг електромагнітного розчеплювача змінного струму мін./макс.: | 5 / 10 In |
| Значення струму короткого замикання 230 В 50 Гц: | 6 kA |
Витривалість
| Електрична тривкість кількості циклів: | 2000 |
| Кількість механічних процесів: |
2000 |
Безпека
| Захисне виконання ІР: | IP2X |
| Тип диференційного захисту: | A |
Умови використовання
| Робоча температура: | -25…40 °C |
| Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: | 2 |
| Клас обмеження енергії I²t: | 3 |
| Висота: | 2000 m |
| Температура зберігання / транспортування: | -25…70 °C |
- Пристрій для захисту від імпульсних перенапруг e.pro.spd.2С.275, 2P, клас С
| Кількість полюсів | 2P |
| Час спрацювання, нс | <25 |
| Напруга, В | AC |
| Діапазон робочих температур, °С | -40…+80 |
| Ступінь захисту, IP | IP20 |
| Номінальна частота, Гц | 50 |
| Відповідність стандартам | ДСТУ EN 61643-11 |
| Максимальна робоча напруга Uc, В | 275 |
| Рівень захисту від перенапруги, кВ | 1.3 |
| Номінальний розрядний струм (8/20 мкс) In, кА | 20 |
| Максимальний розрядний струм (8/20 мкс) Imax, кА | 40 |
| Клас захисту | Клас II (C) |
- Реле напруги та струму з функцією лічильникаTOMZN 63A
Технічні характеристики
Номінальна напруга: 140-300 В; Частота: 50 Гц/60 Гц
Функція:
1. Захист від низької напруги 140-210В (регульований) (за замовчуванням: 170 В) можна вимкнути
2. Захист від перенапруги 230-300 В (регульований)(за замовчуванням: 270) можна вимкнути
3. Захист від перевантаження по струму 1A-63A (регульований) (за замовчуванням: 40A)
4. Час повторного підключення (час затримки): 1-500 с (за замовчуванням: 30 с)
5. Вимірювач напруги
6. Амперметр
7. Енерголічильник
Коли живлення вимкнено, продукт може запам’ятовувати значення кВт/год, перенапруги, зниженої напруги та перевищення струму.
- Силова розетка ETI EE 3232
| Номінальний струм (A) | 32 |
| Номінальна напруга (В) | 230 |
| Кількість полюсів | 2+PE |
| Ступінь захисту IP | 54 |
| Тип розетка | вбудована |
| Основні | |
|---|---|
| Тип обладнання | Щит |
| Кількість фаз | 1 |
| Номінальна напруга головного ланцюга | 230 В |
| Номінальний струм | 32 А |
| Номінальний струм відключення | 6 кА |
| Тип монтажу | Зовнішній |
| Розташування | Вертикальне |
| Ступінь захисту IP | 54 |
| Захист | |
| Захист від короткого замикання | Так |
| Захист від перевантаження | Так |
- Ціна: 5 900 ₴
